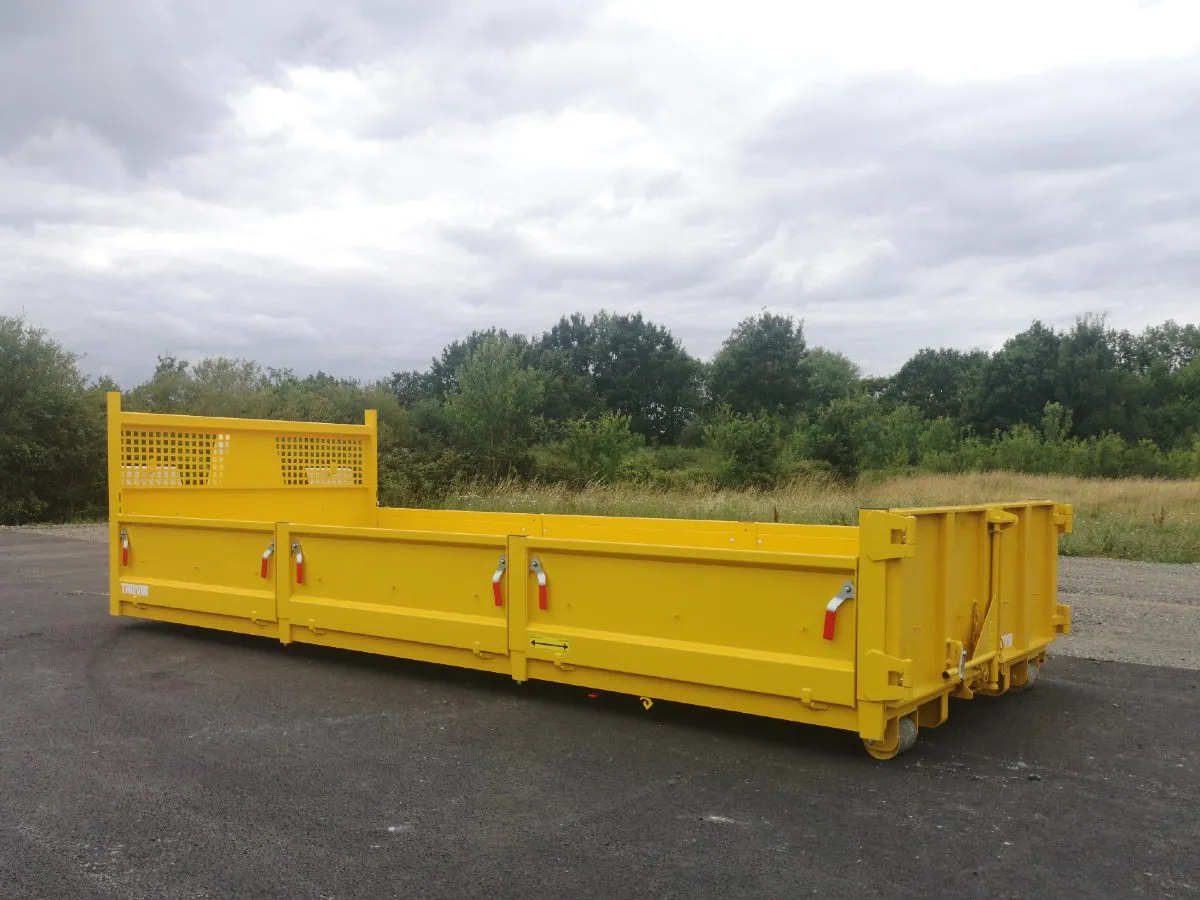

).webp "Vue 3_4 arrière Plateau à ridelles rabattables - Classe 2 (option rampe de chargement))")

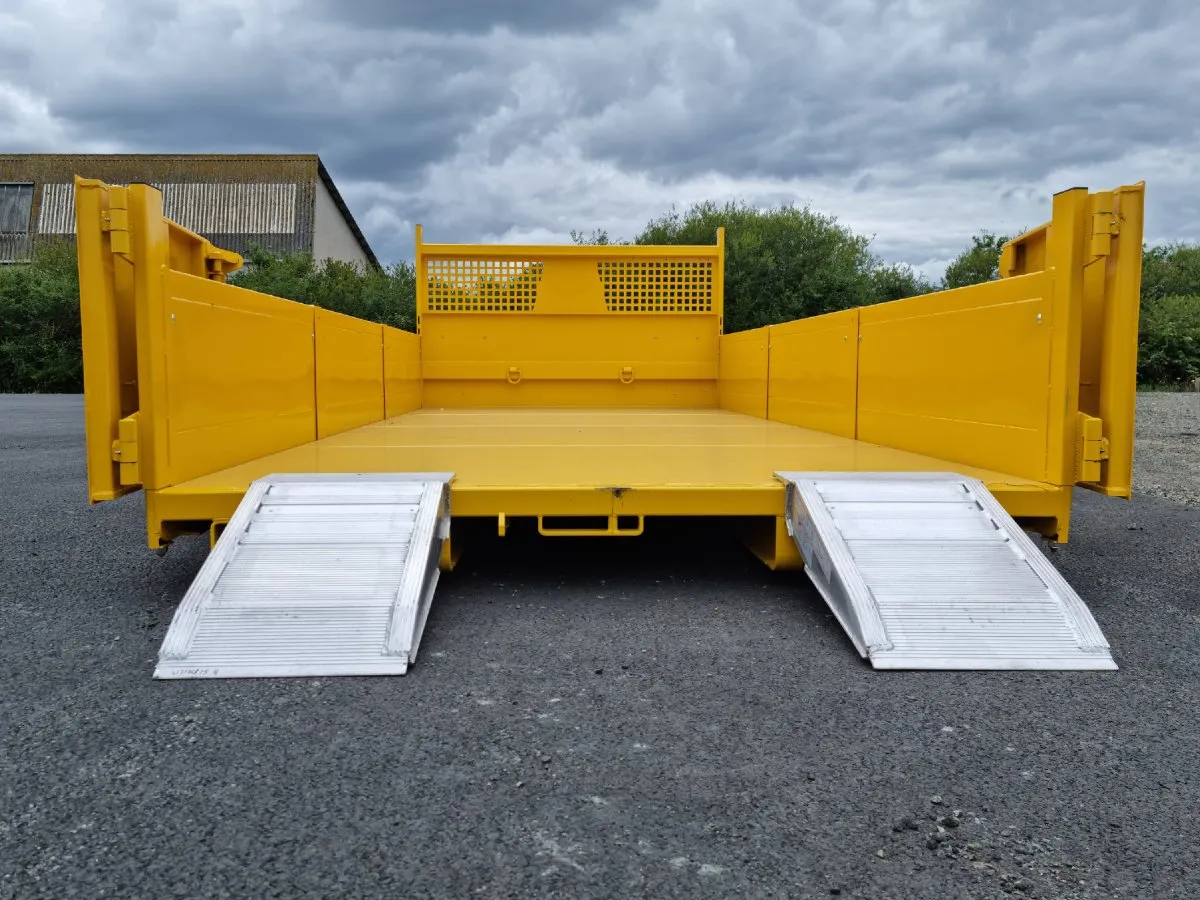

.webp "Vue arrière Plateau à ridelles rabattables - Classe 2 (portes ouvertes + option rampe de chargement)")

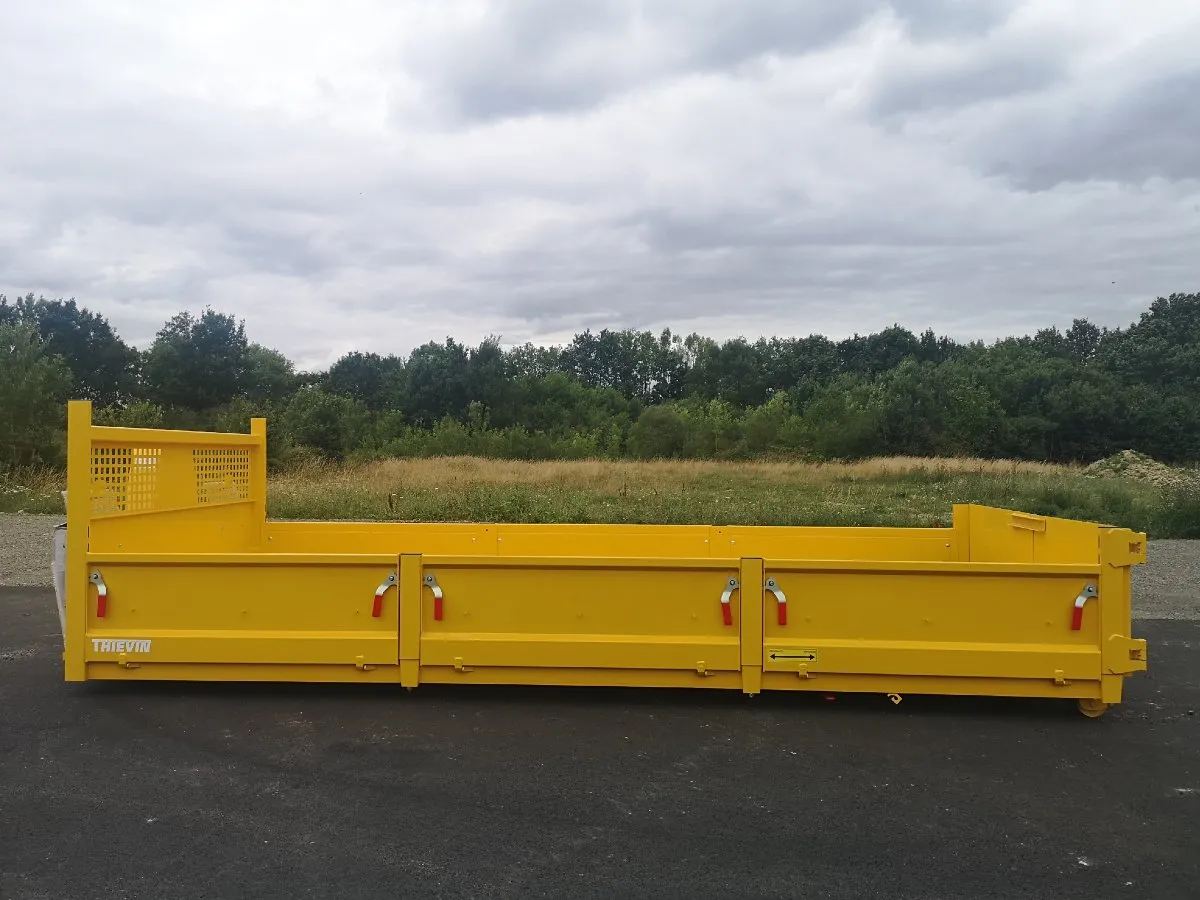

.webp "Vue côté Plateau à ridelles rabattables - Classe 2 (ridelles ouvertes + option rangement rampe de chargement)")

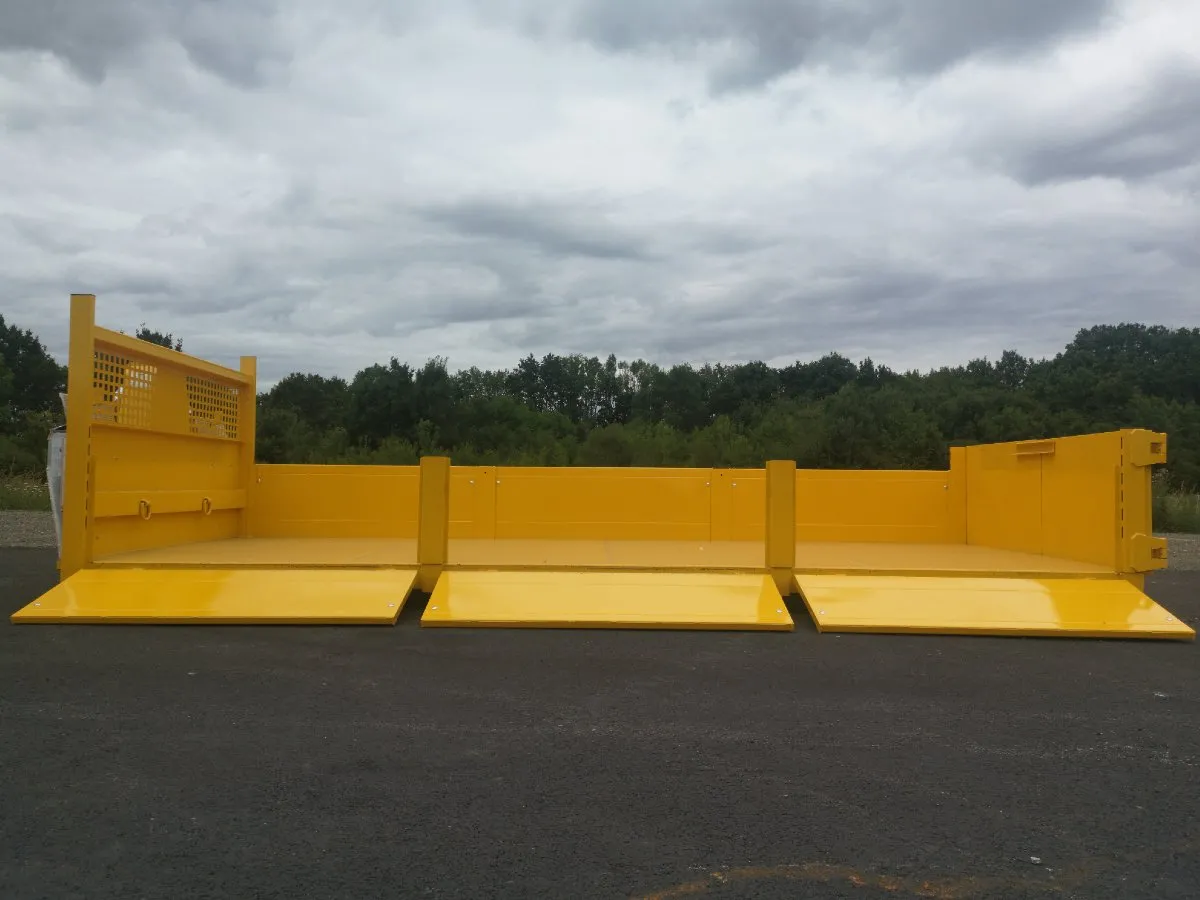

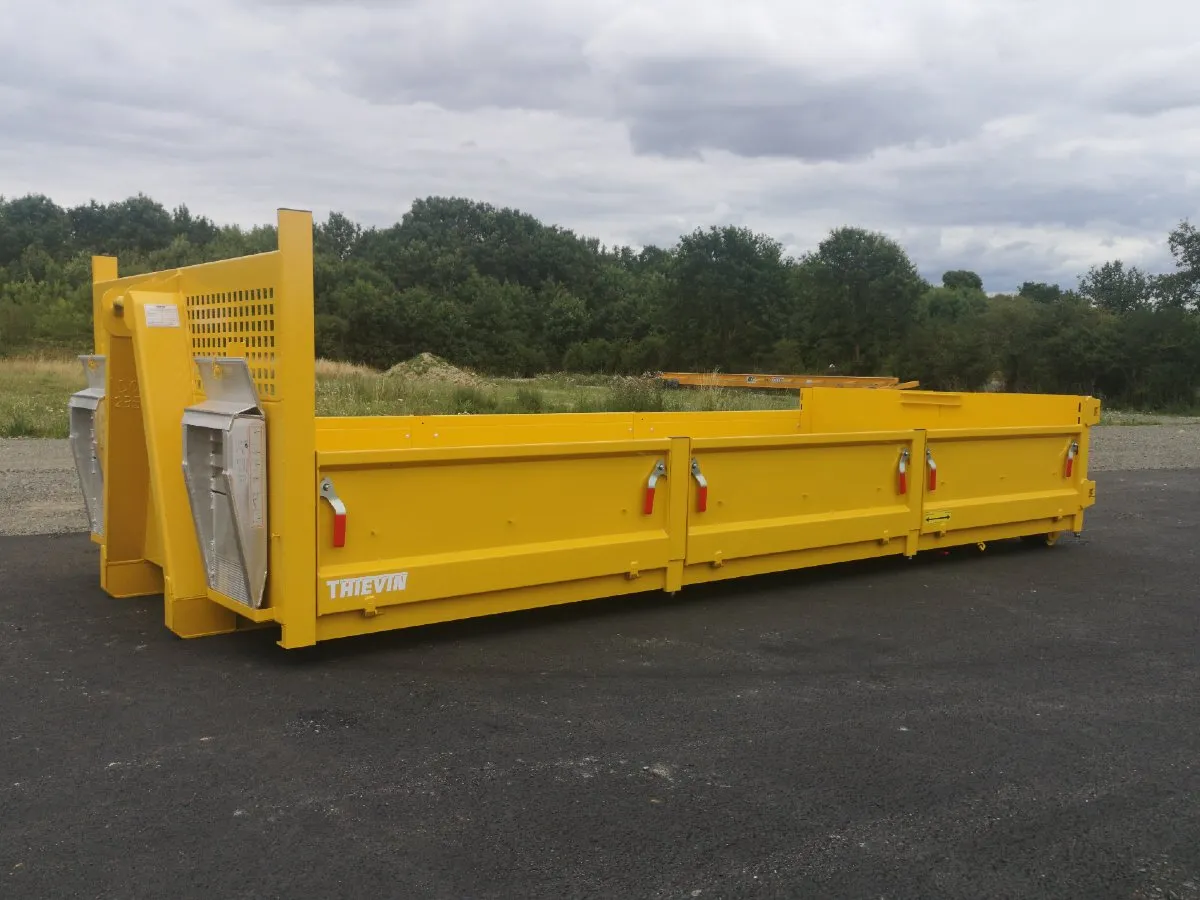

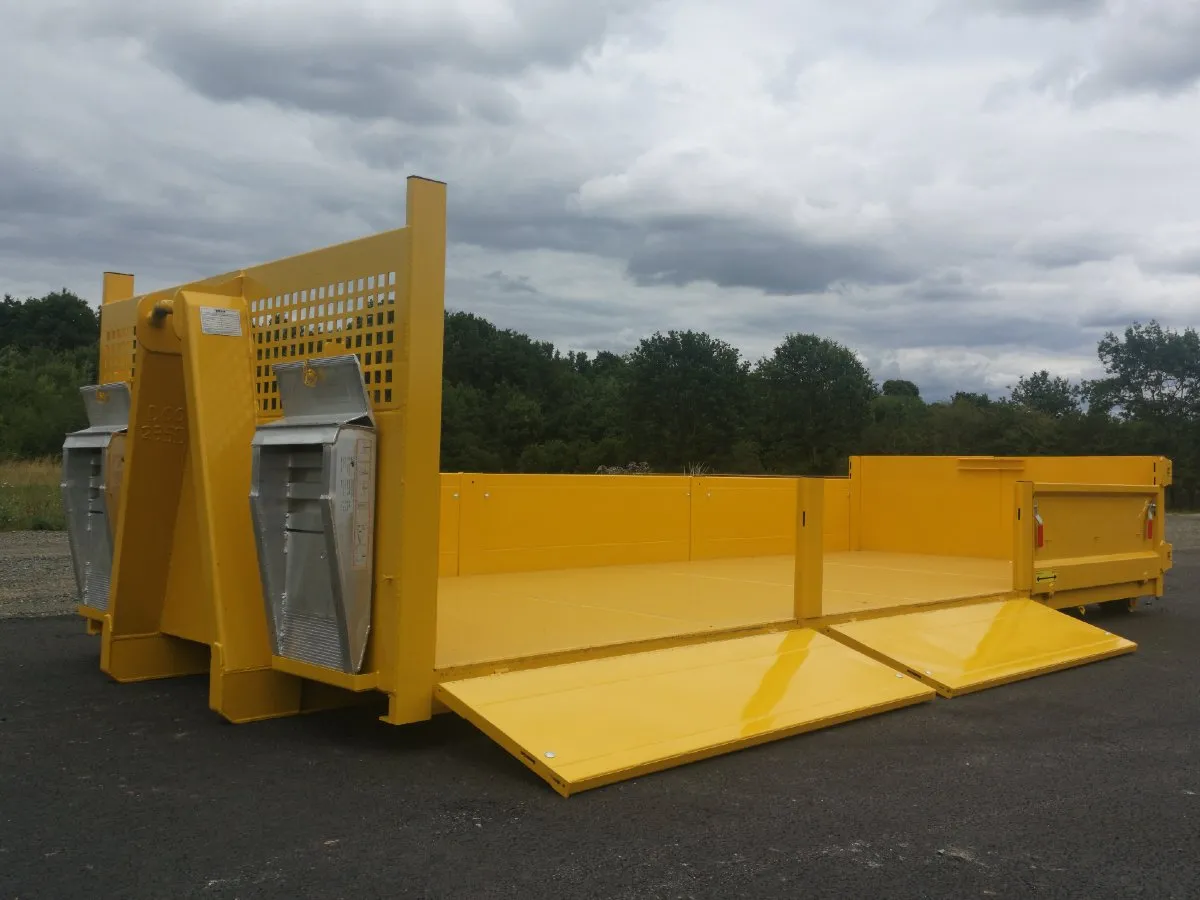

.webp "Vue 3_4 avant Plateau à ridelles rabattables - Classe 2 (2 ridelles ouvertes + option rangement rampe de chargement)")

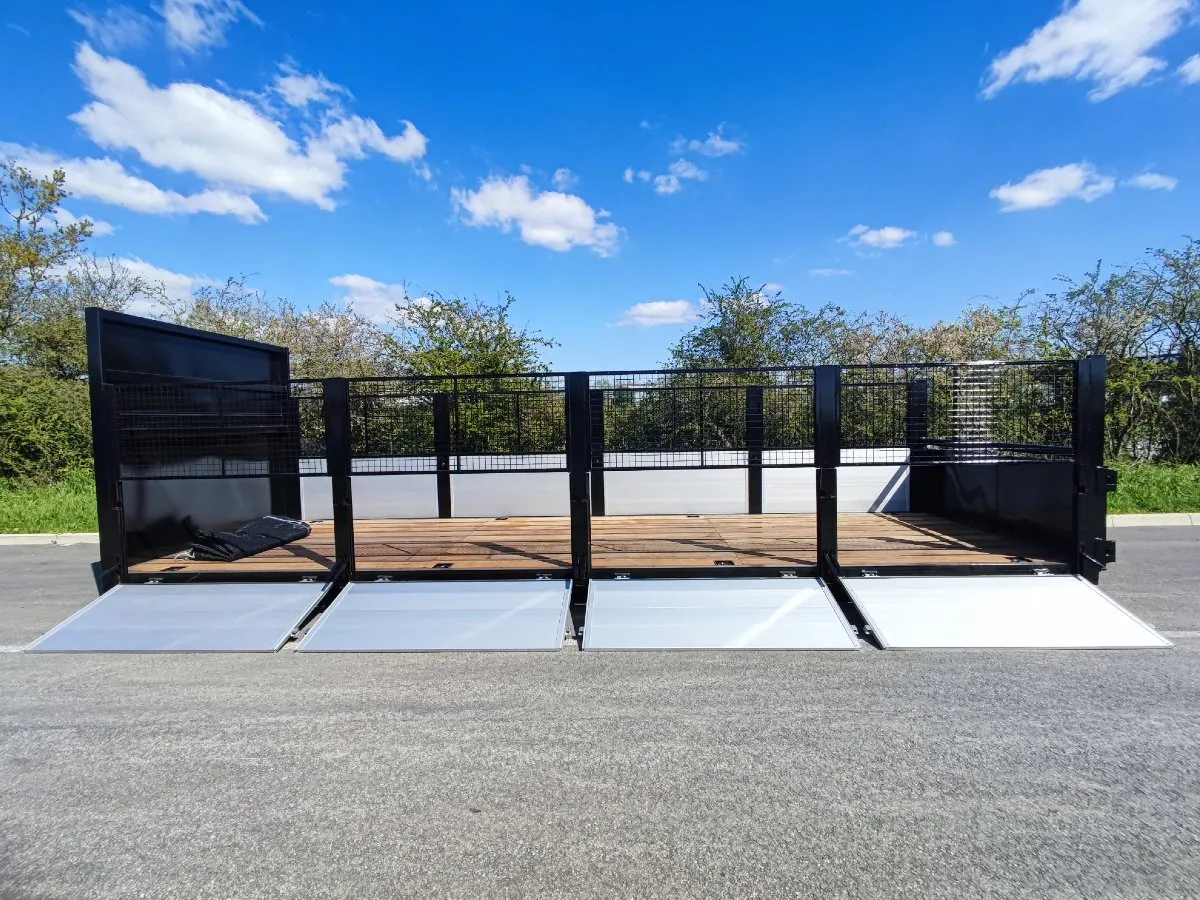

.webp "Vue côté Option plancher en bois à ridelles rabattables - Classe 2 (ridelles ouvertes)")
Les plateaux à ridelles - Classe 2
La société THIEVIN vous propose des plateaux Classe 2 à ridelles rabattables en acier, manuelles et amovibles. Les plateaux sont disponibles en 2 ou 3 ridelles selon la taille, et les dimensions varient entre 4 m et 6,8 m de long.
Nous pouvons vous proposer des ridelles plus légères en aluminium.
Le plateau à ridelles n'est pas conçu pour supporter des charges de type TP ou des charges importantes de terre et de gravats.
| Nombre de ridelles | Longueur | Largeur int. | Hauteur |
| 2 |
4 000 à 6 000 mm |
2 450 mm | 400 ou 600 mm |
| 3 |
A partir de 5 500 mm |
2 450 mm | 400 ou 600 mm |
Caractéristiques générales
- Fond en tôle épaisseur 5 mm en S235
- Côtés en tôles épaisseur 3 mm en S235
- Face avant ajourée avec porte échelle en tôle épaisseur 3 mm en S235
- Berce en IPN 180 suivant norme NF17-108
- Traverses de fond tous les 300 mm, UTP 112 x 60 x 3.5
- Crochet avant renforcé par une poutre grosse section
- 2 ou 3 ridelles (suivant la longueur), épaisseur 2 mm
- Porte arrière hauteur 800 mm à 2 battants avec montants renforcés, en tôle épaisseur 3 mm en S235
- Charnières de porte renforcées sur un axe Ø 20 mm, avec graisseur
- Fermeture de porte avec rattrapage de jeu monté sur axe de 30 mm
- Rouleaux arrière renforcés avec bagues autolubrifiantes (position intérieure ou extérieure)
- Protection : dégraissage de phosphatation
- Peinture : 2 couches d’apprêt époxy int. et ext. + 2 couches de laque polyuréthane ext.
- Conforme aux normes NF R 17-108 et NF R 17-114 (année 2018)
Equipement de série
Berce en IPN 180 suivant norme NF R17-108
Poutre de tir renforcée
Charnière de porte moulée avec graisseur Ø 20 mm
Porte arrière à 2 vantaux avec rattrapage de jeu
Crochet de porte avec rattrapage de jeu
Plat de protection de tringlerie
Rouleaux arrières Ø 170 mm avec bagues autolubrifiantes
Options disponibles
Rouleaux arrières Ertalon
Rampe de chargement
Porte universelle standard déverrouillage à ressort
Goussets de réhausses hauteur 200 sans planche
Goussets de renfort sur la moitié des traverses
Ridelle latérale hydraulique

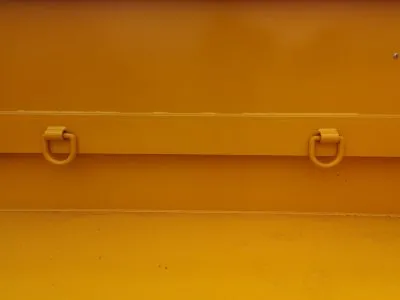

Anneaux d’arrimage sur face avant, face arrière ou côtés
Ridelles en aluminium
Plancher bois
Trappe horizontale
Porte arrière cadenassable
Double fermeture de porte
